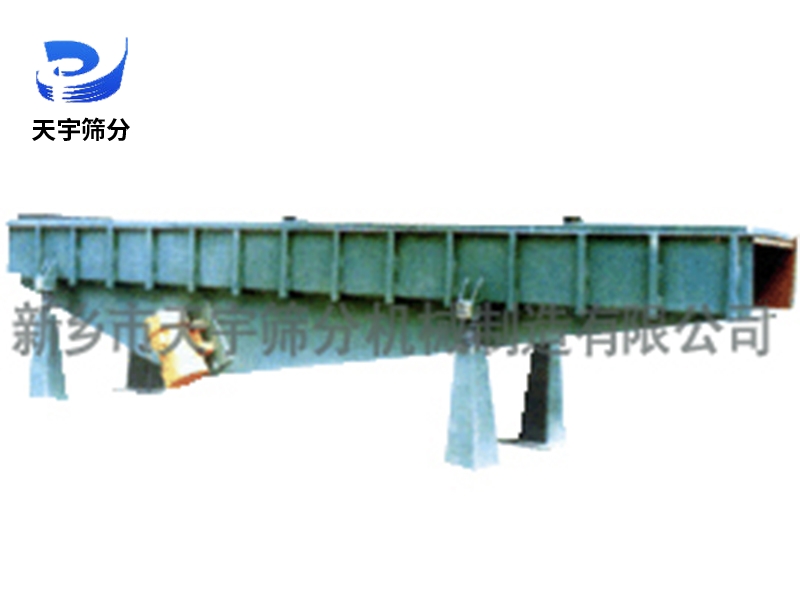

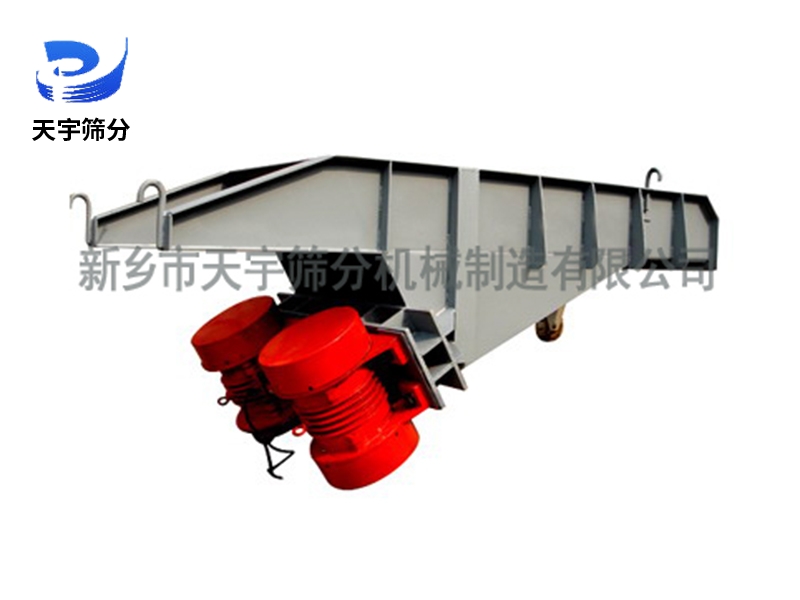

一、GZ系列電磁振動給料機特性說明 (一)用途和特點1、用途 GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、建料、輕工、化工、電力、機械、糧食等各行各業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如，向帶式輸送機、斗式提升機、篩分設備等給料；向破碎機、粉碎機等喂料，以及用于自動配料，定量包裝等，并可用于自動控制的流程中，實現生產流程的自動化。2、特點 電磁振動給料機是一種新型的給料設備，它和其它給產設備相比具有以下特點： （1）體積小，重量輕，結構簡單，安裝方便，無轉動部件不需潤滑，維修方便，運行費用低。 （2）電磁振運給料機由于運用了機械振動學的共振原理?雙質體在低臨界近共振狀態下工作，因而消耗電能少。 （3）由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度。 （4）本系列電振機的控制設備采用了可控硅半波整流線路；，因此在使用過程中可以通過調節可控硅開放角的辦法方便地無給地調節給料量，并可以實現生產流程的集中控制和自動控制。 （5）由于給料槽中的物料在給料過程中連續地被拋起，并按拋物線的軌跡向前進行跳躍運動，因此給料槽摩損較小。 （6）本系列電振機不適用于具有防爆要求的場合。 (二)結構電磁振動給料機由以下產要部件組成(見圖1)I、料槽Ⅱ、電磁振動器(詳見圖2)Ⅲ、減振器Ⅳ、控制箱 圖1 電振機簡圖 (三)安裝和調整l、安裝（1）本系列電振機均為懸掛式安裝，其中振動器的懸掛杠桿應垂直吊掛，為了減少給料機的橫向擺動，給料槽懸掛吊桿應向外張開10。布置。四個懸掛吊桿吊掛在具有足夠剛度的結構上，對于大型給料機為了維修和更換料槽方便，應布置移動滑架懸掛吊桿。（2）安裝時一般不受拆卸安裝，安裝后的給料要周圍應有一定的游動間隙，使給料機處于自由狀態。（3）安裝后的給料機橫向應水平，以免給料機工作時物料向一側偏移。（4）按控制原理圖進行接線，并進行接地保護。（5）安裝完的給料機在試運轉前必須松開檢修時用的聯接叉定位螺栓，然后用螺母鎖緊，參看圖2。2、調整給料機出廠前已經調試好，經過現場試車各項基本參數達不到設計要求時，應進行一些必要的調試，其步驟如下： （1）調整鐵芯銜鐵之間的裝配氣隙； GZ系列電振給料機振動器的設計氣隙為2毫米(即鐵芯和銜鐵的裝配間隙)如果裝配間隙偏大，將會引起電流的顯著增大，以至燒毀線圈；相反，如果氣隙偏小，則鐵芯和銜鐵將容易發生碰撞，造成鐵芯和銜鐵的損壞。本系列電振給料機裝配氣隙的調整是用鐵芯凸耳的長孔(DZl一DZ5)或鐵芯后部的四個調整螺栓(DZ6一DZ9)來實現的。在調整裝配氣隙的同時，鐵硅和銜鐵的兩個工作面必須保持平行，調整好后再把調整螺栓鎖緊。（2）彈性系統的調諧：本系列電振機的調諧是通過調整板彈簧組的片數來實現的。調諧時，首先擰緊板彈簧的頂緊螺栓并松開裝配用的聯接叉定位螺栓(參看圖2)然后接通電源，調節電位器旋鈕，逐漸增加電流，同時觀察振幅指示牌所示的振幅增大，電流下降，說明板彈簧組剛度增大，應適當減少板彈簧片數。如果頂緊板彈簧的螺栓放松之后，振幅更加減小，則說明板彈簧組的剛度偏低，應適當增加板彈簧片數。如果初開車，當電流達到額定值時振幅偏大，并超過額定值，則說明板彈簧剛度偏低，亦該適當增強板彈簧片數。如此反復進行，直至振幅、電流達到額定值為止(當振幅達到額定值時電流稍低于額定值亦可) 圖2（a）振動器示意圖（GZ1-GZ5） (四)使用和說明1、振幅的測量 振幅指標牌如圖3(a)所示，其指示部分可為一直角三角形。當指示牌與槽體一起振動時，由于視覺暫留，則直角邊與斜邊形成一個交點，其交點所對應的標尺數即為被測槽體的雙振幅值，如圖3(b)所示，當雙振幅為2毫米時,交點就對應在標尺2處。 圖32、起動及停止初次開動電振機前，應先將電位器旋鈕調至“零”位，接通電源后逐漸增大電流，直至額定值，以免由于意外原因燒毀控制箱和線圈。 本系列電振機允許在定額電壓、電流和振幅下直接起動與停車。 3、試運轉 給料機出廠前已進行時間不少于四小時的空載試車，設備在現場安裝調整完畢后一般也應該進行短期試運轉，在試動轉過程中振幅和電流除隨電網電壓波動而變化外應該是穩定不變的。 4、生產率的調節電振給料機的生產率調節通常采用如下兩種方法：（1）調節給料機的振幅，在額定振幅范圍內，通過旋轉控制箱電位器旋鈕或輸入自動控制信號可以直接調節振幅，從而可以無級地調節給料機的生產率。 （2）調節料倉閘門的開度，改變料層厚度，也可以達到調節給料機生產率的目的。 5、運行維護 給料機的運行過程中必須經常檢查經料槽振幅及電流的額定情況，如遇板彈簧頂緊螺栓松動或板彈簧斷裂，鐵芯和銜鐵之間氣隙發生變化或撞擊，必須立即處理。給料機在使用**周內必須每天每班檢查并擰緊所有頂緊螺栓，固定螺釘和螺帽。一周后可隔一天檢查并擰緊一次，直至設備運轉為止。6、其它振動器的密封罩必須蓋好，以防板彈簧之間的間隙堵塞。運行中其它故障，產生原因及處理方法參看表l：表1 運行中的其它故障及處理方法序號故障征象故障原因處理方法1接通電源后機器不振動（1）保險絲斷了（2）線圈導線短路或引出線接費斷了更換保險絲用搖表或歐姆表檢查電阻處理短路或接好引出線2振動微弱，調整電位器振幅反映小不起作用或電流偏高（1）可控硅被擊穿（2）氣隙堵塞、板簧間隙堵塞更換可控硅清除堵塞物3機器噪音大，調整電位器振幅反映不規則，有猛烈的撞擊聲（1） 板彈簧發生斷裂（2）振動器與槽體連接螺栓斷裂或松動（3）鐵芯和銜鐵發生撞擊更換新板彈簧更換或擰緊螺栓調整氣隙到標硅2毫米4機器間歇地工作或電流上下波動線圈損壞檢查線圈層或匝間有無短路現象和引出線接頭是否虛聯，然后修理或更換線圈5空載試車正常，負載后振幅降低較多料倉排料口設計不當，使料槽承受料柱壓力太大重新設計或改進料倉口設計減少料柱壓力6其余正常，只有電流偏高可能氣隙太大調整氣隙到標硅值2毫米 （五）GZ系列電磁振動給料機的選型1、GZ系列電磁振動給料機型號說明2、GZ系列電磁振動給料機的生產率基本型、上振型、封閉型三種型式的給料機中GZ1-GZ5型的生產率按物料比重1.6噸/米3，給出：GZ6一GZ11型給料機生產率按物料比重2.3噸/米3給出，平槽型、寬槽型給料機生產率按配煤和選煤條件給出。當實際物料比重大于計算比重或小于計算比重的，給料機的生產率應按實際物料比重進行折算。電振給料機的實際生產率還和給料機的安裝方式(水平或傾斜)、料層厚度、物料粒度、含水量、粘性、摩控系數等有關，所以選用時應按下式進行計算：Q=QH·r/rp·C1·C2·C3式中： Q：實際生產率(噸／小時)QH：標準生產率(噸／小時) r：實際物料比重(噸／米3)rp：設計物料比重(噸／米3) C1：給料機安裝傾角修正系數。C2：物料含水量修正系數。 C3：物料粒度修正系數。C1、C2、C3值按圖4(a)、(b)、(c)查出。圖4（a）安裝傾角與生產率修正系數C1的關系 圖4（b）水分含有量與生產率修正系數C2的關系圖中：曲線A用于沙、礦石、煤焦炭等不親水物料。曲線B用于鹽、粘土、石膏等親水物料。 圖4（c）物料料度與生產率修正系數C2的關系實際上，上述的計算公式仍然是近似的，由于物料的物理性質不同，輸送效率差異也較大，也有物料甚至不能輸送。因此，對于附著性大的粘性物料及假比重大于2.8的物料不能按上式計算給料機的生產率。3、GZ系列電磁振動給料機的技術特性GZ系列電振給料機的生產率和各項基本參數見表2 表2 GZ系列電磁振動給料機系列參數類型型號生產率（t/h）給料粒度mm雙振幅mm供電電壓電流（A）有功功率 配套控制箱型號設備注重水平-10工作電流表示電流基本型GZ157501.752201.3410.06XKZ-5G273GZ21014503.02.30.15146GZ32535754.583.80.2217GZ450701008.470.45XKZ-20G2412GZ510014015012.710.60.65656GZ61502102001.538016.413.31.5XKZ-20G31252GZ725035025024.6303XKZ-100G31920GZ840056030039.43243040GZ960084035047.638.65.5XKZ-200G33750GZ10750105050039.4×232×24×26495GZ111000140050047.6×238.6×25.5×27680上振型GZ3S2535751.752204.583.80.2DT-0.5242GZ4S50701008.470.45DT-20457GZ5S10014015012.710.60.65666GZ6S1502102001.538016.413.31.5XKZ-20G31246GZ7S25035025024.6203XKZ-100G31960GZ8S40056030039.43243306封閉型GZ1F41.6401.752201.3410.06XKZ-5G277GZ2F811.2403.02.30.15154GZ3F2028604.583.80.2246GZ4F4056608.470.45XKZ-20G2464GZ5F801128012.710.60.65668GZ6F120168801.538016.413.31.5XKZ-20G31278輕槽型GZ5Q10014020022012.710.60.65DT-20678GZ6Q15021025038016.413.31.5XKZ-20G31326GZ7Q25035030024.6203XKZ-100G31992GZ8Q40056035039.43243046平槽型GZ5D50701.522012.710.60.65DT-20633GZ6D7510510038011.413.31.5XKZ-20G31232GZ7D12517524.6203XKZ-100G31858寬槽型GZ5K12001001.522012.7×210.7×20.65×2XKZS-20G21316GZ5K22401343GZ5K32701776GZ5K43001408園管型GZ1G2501.752201．3410.65DT-0580GZ2G4503．02.30.15154GZ3G10604．583.80.2234GZ4G20708.480.45DT-20448GZ5G408012.710.60.06668特大型GZ11-T1000物料為煤比重0.853001.538047.6×238.6×25.5×2SZK.009800注：振動頻率每分鐘3000次，振動角20°，調諧值09，電源頻率50HZ，功率因數cosφ=0.3。 圖5（a）基本型尺寸 （毫米）型號BB1B2B3B4LL1L2L3HH1H2H3GZ1GZ2GZ3GZ4GZ52003004005007002803884966207613404565186828502964004525816503765065747628406008009001100120020931031141346555066079096510509101171132516151815100120150200250350430480550647360450520645765485600675814980 基本型尺寸 （毫米）型號BB1B2B3B4LL1L2L3L4HH1H2H3H4RGZ6GZ7GZ8GZ9900110013001500105712571476167672084010001010860103011661228109213321556177616001800220024005006507508001360146518002000241028003302351514091585193821002502503003001090130014601520103011301340144015301740169522004605006076601800220026003500 基本型尺寸 （毫米）型 號BB1B2B3B4LL1L2L3HH1H2H3GZ10GZ1118002000201422342304242510001010~2500~26402500280075090021202370~3630~4060375375~1500~1580~1450~1545~2235~2310 基本型尺寸 （毫米）型 號BB1B2LL1L2L3HH1H2H3H4H5GZ3SGZ4SGZ5SGZ6SGZ7SGZ8S40050070090011001300~490~620~845102012331426518686761720840930100011001265165018002200360410450650750850103012201330164018002330~1730~2020~2260~2900~3230~4080100120120150150180~340~400~420~790~910~1040~690~865~960~1345~1570~1980~650~806~920~1250~1390~161089110120145161203354553577083圖7（a）基本型尺寸 （毫米）型 號BB1B2B3B4LL1L2L3HH1H2H3GZ1FGZ2FGZ3FGZ4FGZ5FGZ6F200300400500700900250350464574784949340458527686761720~270~360~425~550~615~860~375~517~585~762~868~112060080010001100120016002462883004515285847169031082130614831684~1064~1420~1695~1940~2190~2835107．5135170207．5255265~340~430~470~550~640~1090~410~520~620~750~890~1200~490~610~710~850~1000~1500 封閉型進出料口尺寸 （毫米） 型號A1A1×nA2E1E2F1F2b進出料口聯接孔GZ1F7878×3154200254120174φ720GZ2F112112×3198300364160224φ1120GZ3F152152×3252400486200286φ1120GZ4F112112×5278500598220318φ1228GZ5F128128×6308700808240348φ1332GZ6F161161×63289001018260378φ1332 輕槽型外形尺寸 （毫米）型號BB1B2B3B4LL1L2L3L4HH1H2H3H4RGZ5QGZ6QGZ7QGZ8Q90011001300150010421257146716727917208501000~615~860~1030~116611041362163518661600180022002400488650750800141414061738190621892610315034641442159619502093250250300300~840~1090~1280~1430~644~1066~1240~1430~1040~1510~1800~20004674981166401800220026003500 平槽型外形尺寸 （毫米） 型號BB1B2B3B4LL1L2L3L4HH1H2H3H4GZ5PGZ6PGZ7P90011002300104512321457761720840~615~860~1030~1104~1292~1532120014001600388450500114012331440~1815~2369~2574106812231412250250250~756~1090~1290~947~1030~1809~960~1470~1650381417454 寬槽型外形尺寸 （毫米）型 號BB1B2B3GZ5K1GZ5K2GZ5K3GZ5K416001900220025001750205023502650900100012001400~1872~2172~2475~2772圓管型外形尺寸 （毫米） 型號ABCDHEFGdMNLa1a2a3n-φGZ1GGZ2GGZ3GGZ4GGZ5G134018002100257434003765065747628438751215134016602250340456518682757610750800950124037044047057066014518717521026071011261650208024802002302503003502403103303805801000150020002500300040455065653×79=3723×89=2673×892=2913×118=3543×136=408 20423025030035026429432040045824-φ1124-φ1124-φ1324-φ1324-φ13注：可以2~3臺剛性連接，同步輸送。 圖12 注：GZ11-T可進行封閉作業且料槽內襯有可更換的不銹鋼板。 (六)GZ系列電磁振動給料機的工藝配置 1、安裝傾角 本系列電振給料機用做給料時推薦下傾10°安裝使用，對于粘性物料及含水量較大的物料也可將下傾確度增加到15°。如給料機用配料、定量給料或自動稱量時，為保證給料量的均勻穩定，防止物體自流，給料機應水平安裝使用。2、漏嘴的配置本系列電振機設計時不考慮倉壓影響，為保證給料機的正常運轉，必須盡量減少倉壓對給料機的影響。因此在設計漏嘴時應用漏嘴的后側板承擔料柱的垂直壓力，漏嘴型式及配置尺寸可能考圖13及表3。 3、閘門 使用時料倉出口應設置閘門，以便于調節料槽中料層顧度及維修更換料槽時關閉倉中的物料用。表3 工藝配置數值表 （毫米）符號GZ1GZ2GZ3GZ4GZ5GZ6GZ7GZ8GZ9GZ10GZ11ABCDE20<50201501020<65201501520<90202501520<110402501520<150403501530<200505002030<250506002030<300607002530<350608002530<4007010003030<45070100030 二、GZ系列電磁振動給料機的電氣控制說明 GZ系列電磁振動給料機采用XKZ和DT系列控制裝置，不同型號的電磁振動給料機所配用的控制箱型號見表2。(一)控制裝置的使用條件DT和XKZ系列的控制裝置允許在下列情況下使用：（1）海拔高度不超過1000米。（2）周圍介質溫度不超過一20～+40℃的范圍。（3）周圍介質溫度為25℃時相對溫度不大于85°％。（4）周圍沒有嚴重腐蝕性及影響電氣絕緣性能的介質。(二)控制原理1、XKZ控制原理見圖14、本箱采用可控硅半波整流電路。2、DT控制箱控制原理見圖15。本箱采用國際流行模塊化結構。3、SZK·OO電控箱控制原理見圖16。 圖14 XKZ控制箱電氣原理圖說明：1、點劃線框內部分在印刷線路板上2、電氣元件見表4 301KGZ可控硅KP5-200293BG單結晶體管BT-33F281BG三極管3DG101B 電老化B=40-100272BG三極管3CG1C 電老化 B=40-100261WG-2WG穩壓管2CW77256GZ二極管2CP31B241GZ-5GZ二極管2CZ53E23C3電容器CZJD-2A 160V，4F22C2電容器CJ10 160V， 0.02uF21C1電解電容器CD10 50V，100μF 軸向式20R8電阻RJ-0.25 100Ω19R4·R7電阻RJ-0.25 200Ω18R3·R6電阻RJ-0.25 5.6Ω17R5電阻RJ-0.25 8.2KΩ16R2電阻R×1-6 1.8KΩ15R1電阻R×1-6 1.8KΩ14MB脈沖變壓器WB1-2132CZ話筒插孔CK212HD信號燈XD1 紅色， 6.3V11FL分流器75mm V 配套10A電流表44C3-AO-30A44C3-AO-50A44C3-A O-5-A9KGZ可控硅KP20-900DO100-900DO200-900C8YM壓敏電阻RM4-A（B）-820-10007W3電位器WX3-11 3W，3.3KΩ6W2電位器WX3-11 3W,470KΩ5W1電位器WX25-1 25W,560Ω軸端結構ZS-54B變壓器BK-10 220V/ 75V，5VA，36V，3.5VA,6.3V,1.5A3RD熔斷器BLX配XB BJK30熔管0.5A2KRD熔斷器RLS-50 熔芯20ARLS-50熔芯30ARLS-50熔芯50A1K鈕子開關KA3-3-1Y雙刀雙擲熒光手柄序 號符 號名 稱XKZ20G3XKZ100G3XKZ200G3規 格 型 號 表5代 號名 稱規 格 型 號SA扭子開關KN32×2RP電位器2W 680KXD信號燈220VRV壓敏電阻MY471 470VF保險絲座BLX-1 芯 DT05：5A DT20：20APA電流表44C2 DT05：5A DT20：15A 內附分流器T模塊DT05：T05 DT20：T20 序號 代 號名 稱規 格材料數量說明符 號備 注1RS3.500V快速熔斷器150A2RS1RS223CT300A普通可控硅300A、1200V平板風冷式1KC123RM3-A（B）-820-1000壓敏電阻820V1R14CJ40電容器1600V1CS5RX20-8W線繞電阻器200Ω、8W1R4644L-V交流電壓表0-450V1V7JR16BB-150/2熱繼電器38021RJ，2R8BLF-1螺旋式熔絲座400V、5A芯、2A21RD，2RD9XD14-380V信號燈紅綠、各12LXDHXD10LA12-11控制按鈕380紅綠各11QA、TA11JZ7-62中間繼電器380V 5A1J12LW2-11/F4-3封閉式**轉換開關1K13同步變壓器380/30、6.31BT114脈沖變壓器2:11BT215QL2A-200V集成整流器2A、200V1QZ16CW7815集成穩壓器L=1.5A V=15V1WY1皆為F-217CW7915集成穩壓器L=1.5A V=15V1WY2型I或II類18CC10-11鋁電解電容器160V、4.7μf2C3、C4直插式19CC10-11鋁電解電容器160V、10μf2C1、C2直插式20WXD3-13多圈電位器22KΩ、3W1W121WS電位器0.5W-X-22K1W122RT100Ω金屬膜電阻100Ω 1/4 w1R223RJ400Ω金屬膜電阻400Ω 1/4w1R324RX1-6繞線電阻200Ω 1/4w1R425CK-2二芯插扎126CZJK-Y-3030線插座127CZJK-Y-4444線插座128AZ20線插座129AT20線插座1303DD15D硅三根管1312CZ82C二級管21CZ2CZ32KB觸發器133KN4×2波段開關2SW1SW2SZK電控箱電氣元件表(三)控制裝置的結構型式及安裝尺寸 1、結構型式根據電磁振動給料機的使用條件，控制裝置的結構型式分兩種：（1）結構型式這種結構形式適用于單機操作，控制箱掛在給料機旁的建筑物上，也可坐放在給料機附近。（2）組合式控制裝置也可作成組合屏式結構，以便于多臺電振機的集中操作和控制，一般在訂貨無特殊要求時，均按單臺掛墻式結構配套付貨。 （3）落地式：與GZ11—T配套的SZK電控箱為落地式。2、控制裝置與主機的配套見表23、DT及XKZ控制箱外形及安裝尺寸見表7 表7 外形及安裝尺寸DT05 DT20XKZ-20G3XKZ-100G3，XLZ-200G3外形尺寸（高×寬×厚）260×180×165408×208×255465×350×295吊掛尺寸（高×寬）130（寬）280×180330×244 (四)使用與維護 1、使用前應首先檢查控制裝置的內部接線是否松動脫落，如有松動或脫落應按原理圖接好，可控制管殼與散熱器應接觸良好，保證原件工作時散熱正常。2、控制裝置不應放置在具有劇烈振動的場合，裝置內部應保持清潔。3、使用GZ6一11型電振機配套電控箱時，先在X0X1端接入相線，再將測振旋鈕旋至**大，此時可在電流表測得一電流；倒接相線，可測得另一電流。數值大者為正確接線。 4、使用SZK電控箱時，先在X1X2接入相線，X12、X23和X13、X 24端分別接入負載，按動QA，按順時針方向旋轉w1，可正常工作。5、使用中的其它故障及產生原因參看表8。 表8 其它故障及生產原因故 障可能產生的原因調節電位器電振機無電流1、 電位器損壞2、 插口常用接點接觸不良3、 三極常1、2BG損壞4、 單結晶體管3BG損壞5、 可控硅控制極斷路快速熔斷器熔斷1、 振動器線圈接地2、 振動器兩線圈接反3、 氣隙過大電流大沒有振幅可控硅擊穿，交流電通過振動器線圈有觸發脈沖，但可控硅不觸發1、 同步電壓接反2、 可控硅損壞 三、隨機技術文件 本機出廠時隨機攜帶如下技術文件：1、 產品說明書。2、 產品合格證、裝箱單。
